Cur síos ar Tháirgí

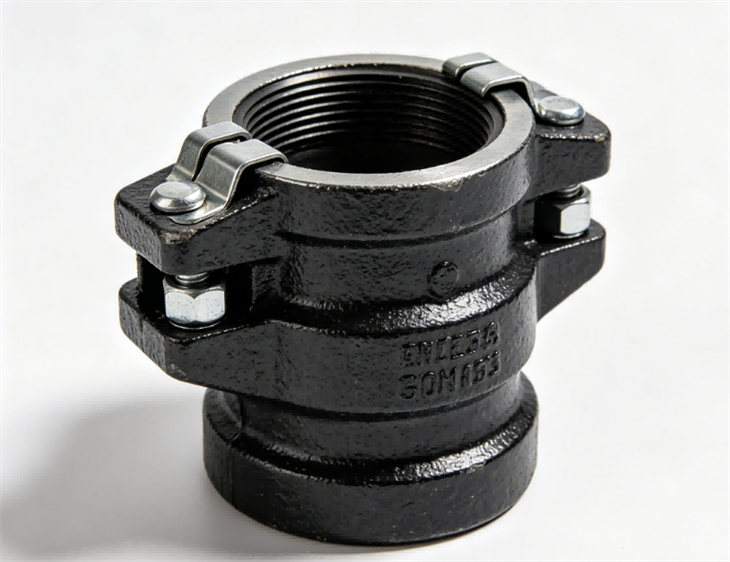

Cuireann -glasáil feisteas soicéad iarainn insínte comhpháirteacha srian láithreach ar fáil. Gan boltaí, gan táthú, gan aon bhloic sá coincréite. Brúigh an píopa isteach. Glasaíonn an t-alt é féin.
Sonraíochtaí Teicniúla Buntábhachtacha
| Mír | Sonraíocht |
|---|---|
| Cineál Feistithe | Féin-Glasáil Feistis Soicéad Comhpháirteacha (Brú Coiscthe-Ar siúl) |
| Cruthanna ar Fáil | Bend, Tee, Reducer, Deireadh Dall, Breiseán, Cuibheoir |
| Méid Ainmniúil | DN80 – DN2000 |
| Rátáil Brú | PN10 / PN16 / PN25 / PN40 |
| Cineál Comhpháirteach | Féin-Glasáil (Séala Srianta Uathoibríoch) |
| Ábhar | Iarann Insínte EN-GJS-400-15 (ASTM A536 65-45-12) |
| Ábhar Gasket | EPDM (Uisce) / NBR (Ola) / FKM (Ceimiceáin) |
| Meicníocht Glasála | Fiacla cruach dhosmálta luchtaithe san earrach nó fáinní greim |
| Cumas Sraonadh | Suas go dtí 3-5 céim (ag brath ar mhéid) |
| Líneáil Istigh | Moirtéal Stroighne / HAC / eapocsa / Polúireatán |
| Cumhdach Amuigh | Eapocsa Gorm / Biotúman / Sinc + Eapocsa |
| Caighdeáin | EN 545 (Uisce) / EN 598 (Séarachas) / ISO 2531 |
Gnéithe Táirge
Brúigh an Píb Isteach. An Comhghlais Féin.
Uimh scriúnna socraithe a dhéanamh níos doichte. Uimh deighleoga glasála a chur isteach. Uimh uirlisí speisialta. Just a lubricate an gasket agus brúigh an píopa isteach sa soicéad. Gabhann fiacla cruach dhosmálta luchtaithe an earraigh greim go huathoibríoch ar an bpíobán.
Sábhálann Srianadh Meandaracha Uaireanta Oibre
Teastaíonn bloic choincréiteacha sá ag cora, ar chúnna agus ar na dallóga ag brú caighdeánach-ar ailt. Ní amhlaidh-atá á ghlasáil féin. Cosnaíonn an t-alt brú a tharraingt amach láithreach. Uimh coincréit. Gan am leigheas. Gan aon tochailt bhreise.
-Dearadh Soicéad Píosa a hAon – Ní dhéanfaidh aon ní le cailliúint ná le dearmad
Suíonn an meicníocht glasála taobh istigh den soicéad. Ní féidir leat é a chailleadh. Ní féidir leat dearmad a shuiteáil. Tagann an feistiú réidh le húsáid. Ní dhéanann do chriú ach an píopa a bhrú.
Oibríonn sé le Píob Iarainn Insínte Caighdeánach Deiridh
Ní chríochnaíonn píopa speisialta. Uimh grooves. Uimh fáinní táthaithe. Oibríonn aon phíobán iarainn insínte caighdeánach ó mhonaróir ar bith lenár bhfeisteas féin-soicéad glasála.
Fiacla Gripping Cruach Dhosmálta don Saol Fada
Is cruach dhosmálta iad na fiacla glasála. Ní meirgeann siad. Ní chailleann siad a bhfórsa earraigh. Greim siad an píopa go daingean ar feadh shaolré na píblíne.
Feidhmchlár & Scóip
Corann Píblíne (Cothrománach agus Ingearach) – Brúíonn brú uisce na cora. Cuireann na hailt féinghlasála in aghaidh an fhórsa sin. Níl gá le bloc sáite coincréite.
Brainsí Tee – Cruthaíonn an t-asraon brainse fórsaí brú neamhchothromaithe. Coinníonn na hailt féin-glasála an te ina áit. Uimh bloc sá ag an brainse.
Críoch na nDall (Caipíní agus Plocóidí) – Brúíonn lánbhrú uisce i gcoinne foirceann dall. Coinníonn na hailt féinghlasála an caipín. Níl gá le coincréit.
Naisc Chomhla - Cruthaíonn dúnadh comhla tapa borrthaí brú. Cuireann -a hailt féinghlasála ar an dá thaobh den chomhla srian leis an gcomhthionól.
Laghdaitheoirí ag Stáisiúin Chaidéil – Cruthaíonn scaoileadh caidéil athruithe brú tobanna. Láimhseálann -laghdaitheoirí féinghlasála sá gan bloic.
Trasbhealaí Abhann (Druileáil Treo) – Teastaíonn hailt srianta don fhad iomlán tarraingthe de dhíth ar phíblínte tarraingthe. Ligeann hailt féinghlasála tarraingt gan táthú páirce.
Criosanna Seismeacha – Súnn an tsolúbthacht chomhpháirteach gluaiseacht na talún. Fanann an glasáil uathoibríoch gafa fiú nuair a shraonann an t-alt.
Réimsí Ithir Creagach nó Lag – Teastaíonn ithir mhaith le haghaidh iompair ó bhloic choincréiteacha sá. Níl aon ithir imthacaí de dhíth ar na hailt féinghlasála. Oibríonn siad áit ar bith.
Limistéir Uirbeacha le Spás Tochailte Teoranta – Teastaíonn tochailtí móra ar bhlocanna sá. Tagann na hailt féin-glasála isteach sa ghnáthchlas. Uimh tochailt breise.
Sioc-Limistéir atá Seans maith – Is féidir le bloic sá teacht le chéile in ithir reo. Gluaiseann na hailt féinghlasála leis an ithir. Gan aon bhloc a ardú.
Comhlíonadh Ábhar & Caighdeáin
| Comhpháirt | Ábhar Caighdeánach | Sonraíocht | Rogha Uasghrádaithe |
|---|---|---|---|
| Comhlacht feistiú | Iarann Insínte EN-GJS-400-15 | 400 MPa teanntachta, fadú 15%. | EN-GJS-500-7 (neart níos airde) |
| Gasket rubair | EPDM (uisce óil ceadaithe) | Cladach A 70-75, WRAS nó NSF | NBR, FKM (Viton) |
| Glasáil fiacla | Cruach dhosmálta (301 nó 304) | Earrach-imill ghéar, mheasartha | SS316 (uisce salainn) |
| Coimeádán gasket | Iarann insínte nó cruach dhosmálta | Coinníonn gasket sa suíomh | Cruach dhosmálta |
| Bealaidh (má sholáthraítear é) | Uisce-bunaithe, neamh-tocsaineach | Le haghaidh gaiscéid EPDM | Bunaithe ar shilicón (ordú speisialta) |
Caighdeáin a gCloíimid Leis:
EN 545 – Feistis iarainn insínte don soláthar uisce (lena n-áirítear ailt srianta)
EN 598 – Feistis iarainn insínte le haghaidh séarachais
ISO 2531 – Caighdeán idirnáisiúnta do phíobáin agus feistis iarainn insínte
EN 681-1 – Ábhair gasket rubair
Gabhálais
Gaiscéid EPDM (Réamh-lubricated) – Gaiscéad amháin in aghaidh an duine féin-alt glasála. Réamh-lubricated le huisce-bealaidh bunaithe. Réidh le suiteáil.
Fáinne Fiacla Cruach Dhosmálta (Spare) – Fáinne greim lódáilte an earraigh. Fáinne amháin in aghaidh an chomhpháirteach san áireamh. Fáinní breise ar fáil le haghaidh cúltaca réimse.
Bealaidh Gasket (Tub) – Uisce-bunaithe, neamh-tocsaineach. Sábháilte le haghaidh uisce óil. Ní dhéanfaidh sé damáiste do EPDM. Tub amháin in aghaidh 50 alt.
Kit Uirlis Suiteála - Áirítear leis scuab bealaidh, tomhsaire marcála don doimhneacht ionsáite, agus treoir ailíniú píopa.
Uirlis Díchóimeála (Uirlis Scaoilte) – Uirlis speisialta a scaoileann na fiacla cruach dhosmálta. Ceadaíonn díchóimeáil comhpháirteach le haghaidh cothabhála nó modhnú píblíne. Sciorrthaí idir an píopa agus an soicéad.
Píob-Deireadh Cuimilteoirí Bealaidh – Ceangailte den phíobán sula gcuirtear isteach é. Wipes bealaidh ar an dromchla píopa mar a théann sé isteach sa soicéad. Cinntíonn sciath fiú.
Tomhsaire Marcáil Doimhneachta (Timfhilleadh-Timpeall) – Uirlis chun an doimhneacht ionsáite ceart ar an bpíobán a mharcáil roimh an gcóimeáil. Cuireann sé cosc ar chur isteach nó os a chionn.
Cumraíochtaí Roghnacha
Cuibheoir Flanged (Féin-Glasáil ar Fhoirceann Amháin, Flanged ar Eile) – Ceangail é féin-ag glasáil píblíne srianta le trealamh feanaithe (caidéil, comhlaí, strainers).
Tú féin-Glasáil chuig Cuibheoir Píobáin Ghnáth – Foirceann gnáthphíobáin ar thaobh amháin, féin-glasáil soicéad ar an taobh eile. Chun ailt srianta a nascadh le hailt neamhshrianta.
SS316 Fáinne Fiacla le haghaidh Uisce Salann – Do thimpeallachtaí creimneach. Cuireann cruach dhosmálta 316 in aghaidh creimthe pollta agus scáintí.
Teflon-Fiacla Brataithe (Frithchuimilte Íseal) – Le haghaidh bratuithe píopaí an-bhog. Laghdaíonn sé fórsa ionsáite agus greim á choinneáil.
Tástáil Feidhmíochta
Tástáil Brú Hidreastatach (Shell) – Líon an corp feisteas le huisce. Brúigh go brú rátáil 1.5x (PN16 → 24 bar). Coinnigh ar feadh 60 soicind. Gan uisce tríd an mballa réitigh. Gan porosity. Uimh weeps.
Tástáil Séala Gaiscéid (Tástáil Cóimeála le Píob) – Déan tú féin-ghlasáil an t-alt do ghnáthshampla píopa. Brúigh go dtí brú rátáil 1.25x. Coinnigh ar feadh 5 nóiméad. Gan aon sceitheadh uisce thar an gasket.
Tarraing{0}}Tástáil Friotaíochta Amach – Déan tú féin a chur le chéile-ag glasáil alt don sampla píopa. Cuir fórsa teannas aiseach i bhfeidhm. Riachtanas fórsa: 2 uair brú rátáilte trasna-achar na rannóige. Ní féidir le comhpháirteach tarraingt as a chéile. Ní mór fiacla a shealbhú.
Tástáil Sraonadh – Bailigh tú féin-ag glasáil alt le sampla an phíobáin. Sraonadh go 5 chéim (nó dearadh uasta). Brúigh go dtí brú rátáilte. Gan scaradh comhpháirteach. Gan sceitheadh gasket. Fanann fiacla ag gabháil.
Tástáil Fórsa Ionsáite – Tomhais an fórsa a theastaíonn chun an píobán a bhrú isteach sa soicéad. Ní mór a bheith laistigh de raon réasúnta (go hiondúil 2-10 kN ag brath ar mhéid). Ní fhéadfaidh fiacla damáiste a dhéanamh don sciath píopa.
Tástáil Tiús an Líneála – Tomhais sé phointe laistigh den fheistiú. Tiús íosta in aghaidh an EN 545 nó EN 598.
Buntáiste Iarratais
Ríomh: Brú (16 bar=1.6 MPa) × Tras-achar an ailt (0.125 m²)=200,000 Newtons (thart ar 20.4 tonna fórsa). Ba mhaith leis an Bend sin bogadh.
Réiteach traidisiúnta:
Tochail poll mór (2.5mx 2.5mx 1.5m) timpeall an chromáin
Foirmeacha adhmaid a thógáil
Cuir barraí treisithe cruach
Doirt 4 méadar ciúbach de choincréit
Fan 7 lá le coincréit a leigheas
Aislíon
Costas iomlán: $800+ in ábhair agus i saothar. Am: 7+ lá den sceideal.
